Projet CVC-PILOTAGE AUTOMATIQUE DU CHAUFFAGE DU LABORATOIRE DOMOTIQUE

Date : 2025

Auteur(s) : Radia Bellili , Wissal Lali et Foundalo Ingrid Millogo

Mots Clefs

SIEMENS CVC Niagara TIA portal Modbus IP BACnet IP

Resumé

Dans le cadre de notre projet technique, nous avons conçu, programmé et supervisé un système de régulation thermique combinant pompe à chaleur, ballon tampon et panneaux solaires thermiques, dans un environnement de type laboratoire.

L’objectif était d’assurer la production, la distribution et la gestion intelligente de la chaleur à travers une installation hydraulique complète (plancher chauffant, radiateurs, pompes, vannes régulées). Le pilotage s’est appuyé sur un automate Siemens PXC4.E16 , programmé pour gérer différents circuits : commande de la PAC, vanne 3 voies, sécurité et déclenchement basé sur la température du ballon.

En parallèle, une interface de supervision a été développée avec JACE Niagara, permettant le suivi en temps réel, la consultation des historiques, l’acquittement des alarmes, et le pilotage des consignes. La communication entre les équipements s'est faite via les protocoles BACnet/IP et Modbus/IP.

Ce projet nous a permis de mettre en œuvre des compétences concrètes en automatisme, GTB (Gestion Technique du Bâtiment), programmation sous TIA Portal, hydraulique, et intégration des énergies renouvelables, tout en respectant des contraintes techniques et de sécurité réelles.

Compétences

Techniques

Programmation d’automates (Siemens PXC4) avec logique modulaire par blocs fonctionnels
Configuration de régulation thermique (PID, consignes, modes automatiques/manuels)
Supervision GTB via JACE Niagara : création d’interfaces dynamiques, visualisation en temps réel, gestion des alarmes et historiques
Implémentation de protocoles de communication (BACnet/IP & Modbus/IP)
Lecture et exploitation de schémas hydrauliques et documents techniques

Méthodologiques

Analyse fonctionnelle complète d’un système thermique
Élaboration de la liste des points de mesure et de contrôle
Conduite de projet technique en équipe (répartition des tâches, coordination)
Respect des normes de sécurité électrique et hydraulique

Transversales

Travail collaboratif en environnement multi-technologique
Adaptabilité et gestion des imprévus techniques

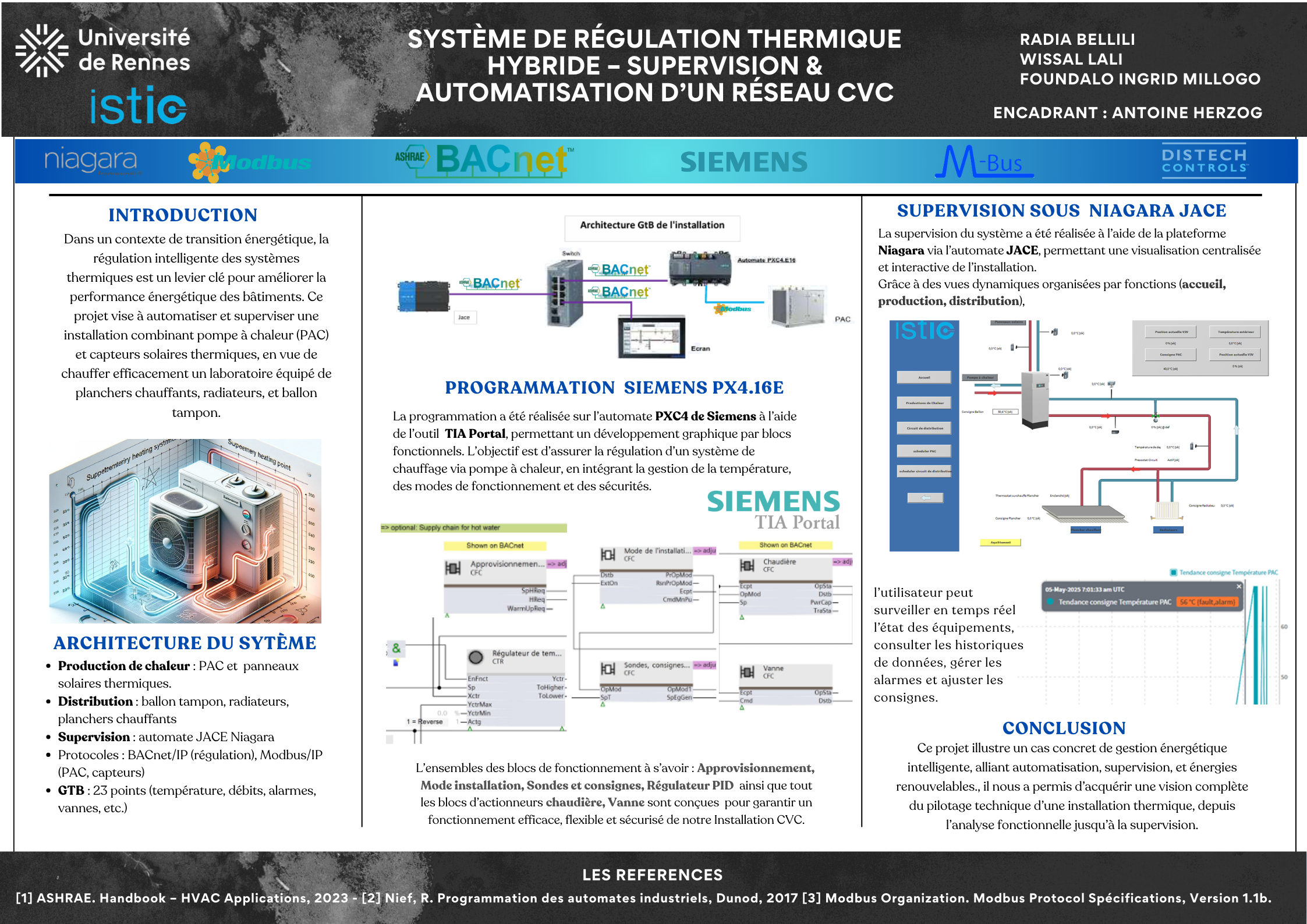

Communication technique (rédaction de rapports, création d’un poster)
